DW系列電渦流測功機的結構原理及主要特點【廠家解答】

更新時間：2022-4-6 19:03:38 瀏覽次數：

　　南通遠辰測控設備有限公司就來為大家總結一下DW系列電渦流測功機的結構原理及主要特點，都是經驗之談，有疑問的朋友可以仔細閱讀哦。

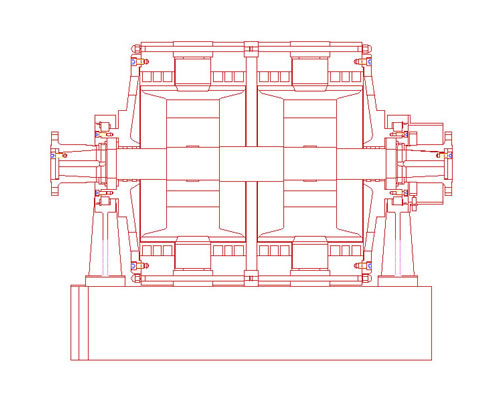

　　1.DW系列電渦流測功機的結構示意圖

DW系列電渦流測功機的結構原理及主要特點【廠家解答】

　　2.主要特點：

　　可雙向測試，轉速范圍寬。

　　響應迅疾，控制方便。

　　起始扭矩低，測試范圍廣。

　　不受冷卻水進水壓力影響。隨著技術進步，價格不斷降低，DW系列電渦流測功器以它高精度、高可靠性，必將成為內燃機測試行業的又一選擇。

　　DW系列電渦流測功機的規格型號：

　　1.型號含義：

　　(2)技術參數及主要安裝尺寸：

型號	DW5	DW20	DW50	DW120	DW250	DW350	DW400	DW500	DW600
額定吸收功率	5	20	50	120	250	350	400	500	600
最大功率	7.5	25	70	150	320	420	500	600	750
扭矩測試精度(F·S)	±0.2%	±0.2%	±0.2%	±0.2%	±0.2%	±0.2%	±0.2%	±0.2%	±0.2%
轉速測量精度(F·S)	±0.05%	±0.05%	±0.05%	±0.05%	±0.05%	±0.05%	±0.05%	±0.05%	±0.05%
主軸最高轉速(r/min)	12000	10000	8000	7000	6000	5000	5000	5000	5000
主軸旋轉方向	左或右	左或右	左或右	左或右	左或右	左或右	左或右	左或右	左或右
制動力測定范圍(N)	0～12	0～60	0～167	0～620	0～1100	0～2000	0～2500	0～3500	0～4500
最大扭矩(N·M)	10	55	159	590	1060	1980	2380	3300	4290
最大扭矩時轉速(r/min)	5500	3800	3000	2000	2000	1600	2000	1800	1500
最大耗水量(L/h)	400	800	1350	3200	6000	8000	8000	10000	12000
主軸總長	396	428	506	616	750	850	850	900	950
主軸中心至底座下平面高	280	280	300	380	480	480	480	520	550
底座外形尺寸(長X寬X高)	550X400X125	550X400X125	650X430X130	795X545X160	960X650X160	960X840X180	960X840X180	960X860X200	980X880X200
地腳螺孔位置及孔徑	502X352 4-?17	502X352 4-?17	590X372 4-?22	725X480 4-?22	860X540 4-?24	860X740 4-?26	860x740 4-?26	860x760 4-?26	860x780 4-?26
排水最高溫度(°C)	65	65	65	65	65	65	65	65	65
轉動慣量(kgf·平方米)	0.010	0.045	0.08	0.19	1.25	1.72	1.78	1.92	2.2

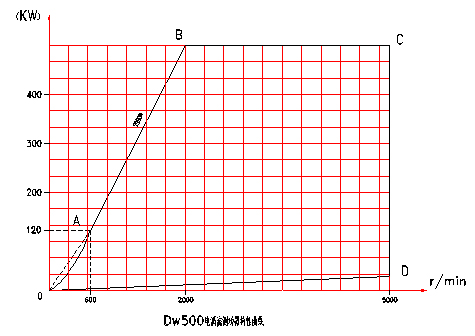

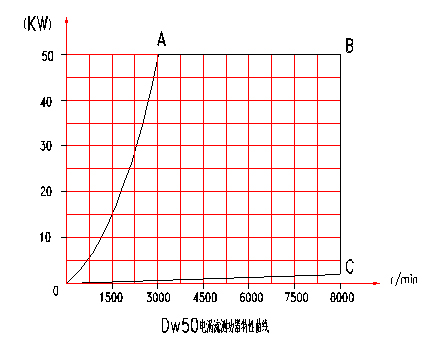

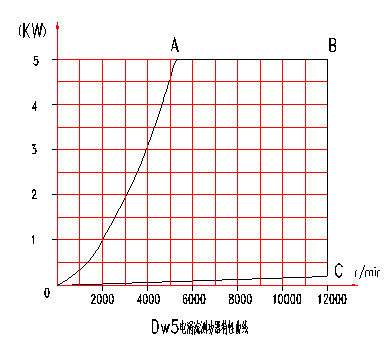

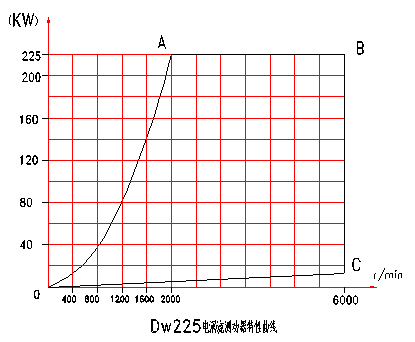

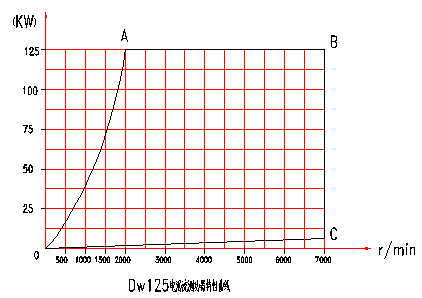

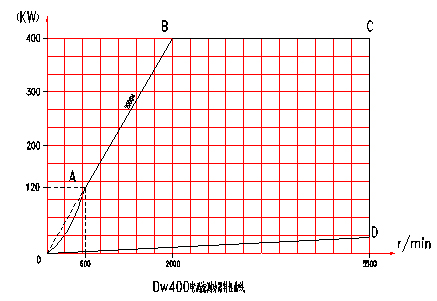

　　DW系列電渦流測功機的特性曲線

　　DW系列電渦流測功器的特性曲線：

　　DW系列電渦流測功機的適用范圍、選用原則：

　　DW系列電渦流測功機是一種高精度、高可靠性產品，適用范圍廣可雙向測試，用戶一般用于較高水平的測試臺架。隨著用戶對試驗臺架要求的鐵高，以電渦流測功器作為出廠試驗的用戶也越來越多。

　　DW系列電渦流測功機最小功率范圍為0～5kW，最大為600kW。用戶如需測試更大些的功率，可改用我公司的YP系列水力測功器。

　　DW系列電渦流測功機對水質的要求相對較高。如水質太硬，冷卻管路容易結污，堵塞管路，影響測功器熱效應。

　　DW系列電渦流測功機對冷卻水的要求：

　　電渦流測功機)的渦流產生的熱量主要靠冷卻水帶走，冷卻水水質要好，一般使用軟化水，水壓在0.02～0.05MPa之間，流量為每千瓦小時20升。

　　水壓穩定性沒有特殊要求。

　　使用較長時間后，排出水水溫會升高，如超過65°C，如果增加進水量仍無法降低水溫，則應考慮用除壇劑對測功器管壁冷卻管路進行除壇處理。

　　DW系列電渦流測功機配套儀器的選用原則和配套方法：

　　電渦流測功機的負載主要是通過改變勵磁線圈的電流大小來改變的。電流的大小容易控制，因此可方便地穩定負載，控制性能好。

　　用戶訂貨時必須配套訂購我公司生產的DH2000系列控制，可方便、可靠地進行各種性能試驗。

　　(1)經濟實用型配置

　　DW系列電渦流測功器+DH2001測量控制儀+油耗變送器+溫度、壓力傳感器

　　·功能

　　實現轉速、負荷、油耗三個主要參數及水溫、油溫、排溫、機油壓力四路輔助參數的測量顯示及越限報警，測功器恒轉速、恒扭矩、發動機恒轉速試驗。

　　·精度

　　轉速精度：±0.05%;負荷：±0.2%;溫度、壓力±1%

　　(2)功能完美型配置

　　DW系列電渦流測功器+DH2001、+DH2003全配置測量控制系統

　　·功能

　　根據用戶需要，可實現發動機全部參數的測試、數顯。面板LED數碼管顯示參數，也可在計算機屏幕上全屏幕顯示或分類、分頁顯示。

　　人機界面好，可生成各種測試曲線、報表。

　　可方便地實現發動機的各種性能試驗。

　　·精度

　　所測參數精度符合歐洲標準或國家標準，控制精度達到國際同類水平。

　　DW系列電渦流測功機臺架建設注意事項：

　　DW系列電渦流測功機臺架要求與YP系列的測功器相似，冷卻水無過高的水壓要求，故建設DW系列測功器的臺架較為方便。

　　DW系列電渦流測功機的使用及維護方法：

　　(1)測功器臺架應有專人負責，儀器操作人員應熟悉儀器的使用規則和操作方法。每次開機前應檢查各聯接處是否松動，信號線接頭是否正常。

　　(2)先打開冷卻水開關，后啟動測功器

　　(3)氣溫低于0°C時應注意防凍工作。

　　(4)需要定期除壇，否則會影響冷卻效果。除壇后時間根據水質情況和使用時間長短而定。

　　(5)定期在各運動部位加注潤滑油。

　　已上就是南通遠辰測控設備有限公司的詳細總結，希望對你有所幫助，更多的相關資訊您可以瀏覽：http://www.haohaoidc.com/aspcms/newslist/1-2.html
